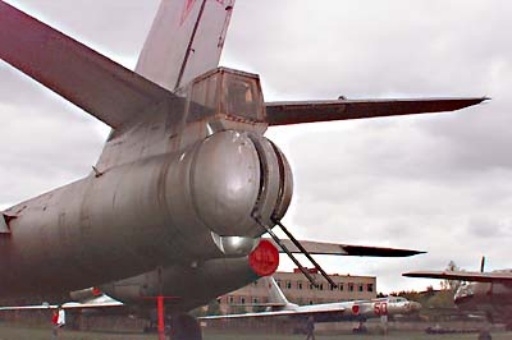

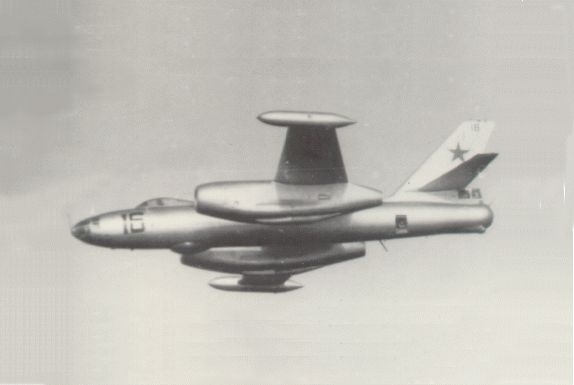

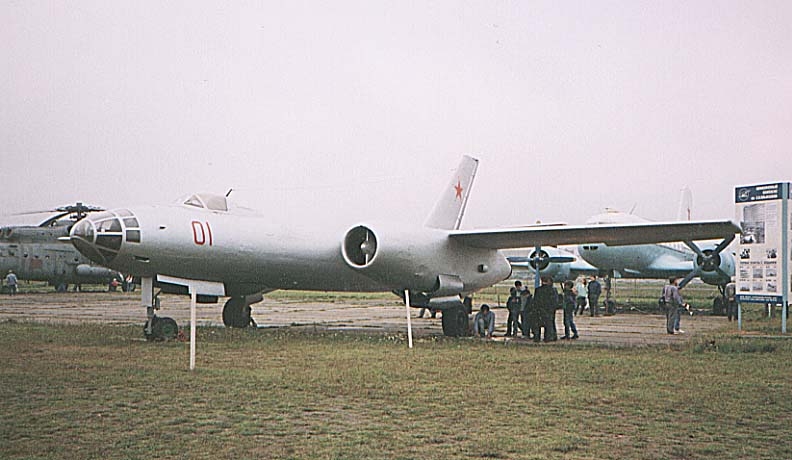

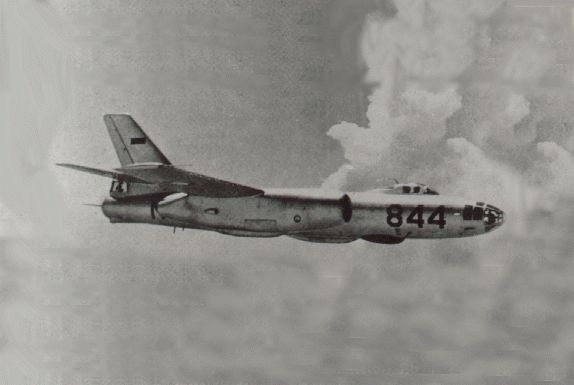

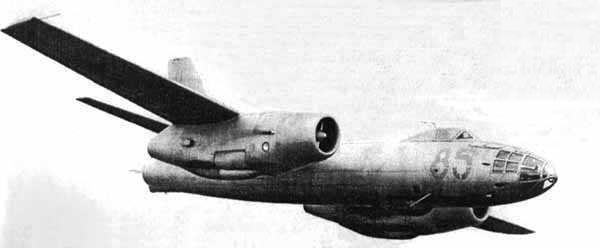

Ил-28 (фронтовой бомбардировщик)Работу над созданием Ил-28 С.В.Ильюшин начал после завершения работ по Ил-22/Ил-24 в инициативном порядке в то время, когда КБ А.Н.Туполева строило фронтовой бомбардировщик (позже названный Ту-14), по официальному заданию ВВС. Сравнительный анализ различных вариантов оборонительного вооружения бомбардировщиков показал, что с помощью одной только кормовой пушечной установки в сочетании с соответствующим маневром самолета можно эффективно отражать атаки современных истребителей со стороны задней полусферы и обеспечить надежную защиту машины. Создание первой в СССР двухпушечной электрогидравлической кормовой установки Ил-К6 и определило основные компоновочные особенности Ил-28. Она воплотила в себе положительные черты КУ-З и КУ-4 и была лишена их недостатков. Установка Ил-К6 имела углы обстрела по 70° вправо-влево, 40° вниз и 60° вверх. На нормальном режиме работы привода оружие перемещалось со скоростью 15-17° в секунду, а на форсированном режиме — со скоростью до 36° в секунду. Мощность привода Ил-К6 обеспечивала ее эффективное использование при скорости полета более 1000 км/ч. Отличавшаяся большой боевой эффективностью Ил-К6 имела сравнительно небольшую массу (340 кг) и максимальный внешний момент 170 кгм. По сравнению с нею кормовые установки бомбардировщиков Б-29 и Ту-4 обладали значительно меньшими углами обстрела (по 30° вправо и влево, по 30° вверх и вниз), их максимальный внешний момент был равен 50 кгм, и при этом масса превышала массу башни Ил-К6 почти на 50 кг. В последующем башня Ил-К6 устанавливалась и на других отечественных самолетах. Принятая схема оборонительного вооружения и состав экипажа позволили резко уменьшить геометрические размеры Ил-28 по сравнению с Ил-22: новый самолет стал почти на 3,5 м короче, а площадь его крыла уменьшилась на 13,7 кв.м. Соответственно уменьшилась и масса планера, что позволило применить силовую установку из двух ТРД «Rolls Royse Nene». От ТР-1 они отличались прежде всего высокой надежностью и на 25-30% меньшим удельным расходом топлива, однако имели и существенный недостаток — больший мидель. Последнее обстоятельство, а также стремление проектировщиков максимально удалить воздухозаборники двигателей от поверхности земли для предотвращения засасывания посторонних предметов с грунтовых ВПП привели к отказу от пилонного размещения двигателей и к установке их в мотогондолах, плотно прижатых к нижней поверхности крыла. Для получения необходимой центровки двигатели компоновались в передних частях мотогондол. Большой диаметр центробежного компрессора и сравнительно малый диаметр выхлопного сопла этого ТРД позволили относительно легко решить и другую, весьма важную для фронтового бомбардировщика проблему, связанную с обеспечением широкой колеи шасси и уборки главных стоек с большими колесами. Крепившиеся к силовому шпангоуту мотогондол стойки с помощью простейшего механизма, впервые примененного еще на штурмовике Ил-10, в процессе уборки поворачивались на 90°, и колеса укладывались плашмя в пространство позади компрессора под выхлопной трубой. Экипаж размещался в герметизированных кабинах, причем летчик и штурман для аварийного покидания машины могли воспользоваться катапультируемыми вверх креслами. Шасси самолета было оптимизировано для использования на грунтовых ВПП. Для сокращения разбега конструкторы предусмотрели возможность применения двух твердотопливных ускорителей ПСР-1500-15 тягой по 1600 кгс и временем действия 13 с, сбрасываемых после отрыва самолета от земли. Ил-28 оснащался наиболее эффективной на то время воздушно-тепловой ПОС и новейшим комплектом аэронавигационного и радиотехнического оборудования: автопилота АП-5, радиокомпаса АРК-5, радиовысотомеров больших и малых высот, систем «слепого» захода на посадку ОСП-48, а затем СП-50, ответчика госопознавания, командной и связной радиостанций. Эскизный проект Ил-28 Ильюшин утвердил 12 января 1948 г., а уже 8 июля 1948 г. летчик-испытатель В.К.Коккинаки поднял в первый полет Ил-28, оснащенный двумя ТРД «Rolls Royse Nene». 30 декабря 1948 г. начались заводские испытания Ил-28 с серийными отечественными двигателями РД-45Ф — лицензионным вариантом английского двигателя. Но решение судьбы самолета затянулось до 14 мая 1949 г., когда было принято решение Совета Министров об увеличении скорости полета Ил-28 до 900 км/ч за счет установки более мощных двигателей ВК-1 со взлетной тягой по 2700 кгс. Уже через три месяца, 8 августа 1949 г. впервые поднялся в воздух Ил-28 с двигателями ВК-1. Всего за шесть лет серийного производства в СССР (1949-1955 гг.) было построено 6316 Ил-28 различных модификаций на трех крупнейших авиазаводах: №30 в Москве (головной), №64 в Воронеже и №166 в Омске. Одновременно с Ил-28 проходили испытания опытные фронтовые бомбардировщики «73″ и «78″. По свидетельству ветеранов ОКБ, А.Н.Туполев, увидев в первый раз на стоянке Ил-28, спросил работавших на самолете специалистов: «А это чей незаконнорожденный ребенок?» Затем внимательно осмотрел машину, ознакомился с ее данными и после долго выговаривал что-то своим сотрудникам. Действительно, стремление создателей «73″ и «78″ сохранить на этих самолетах схему оборонительного вооружения поршневого Ту-2 привело к неоправданному увеличению числа подвижных огневых точек и, соответственно, к увеличению экипажа, размеров самолета, возрастанию его массы, усложнению силовой установки. Впоследствии эти машины были модифицированы в «81″ с одной кормовой пушечной установкой и основным экипажем из трех человек. Ил-28 нашли широкое распространение за пределами СССР. Они состояли или состоят до ныне на вооружении ВВС или ВМС Алжира, Афганистана, Болгарии, Венгрии, Вьетнама, ГДР, Египта, Индонезии, Ирака, Йемена, Китая, КНДР, Марокко, Нигерии, Польши, Румынии, Сирии, Сомали, Финляндии, Чехословакии. Самолеты строились серийно в Китайской Народной Республике и Чехословакии (под обозначением B-228). В 50-х гг. значительное количество Ил-28 было поставлено Китаю, в том числе и торпедоносцы, вооруженные торпедой РАТ-52. После ухудшения отношений между СССР и КНР на авиазаводе в Харбине был организован ремонт Ил-28, а также изготовление запасных частей для них. С 1964 г. там началось освоение серийного производства бомбардировщика, получившего в ВВС Китая обозначение H-5 (Харбин-5). Первая серийная машина поднялась в воздух в апреле 1967 г. В сентябре того же года был создан вариант H-5 — носитель тактического ядерного оружия. Первое его испытание со сбросом ядерной бомбы состоялось 27 декабря 1968 г. Было освоено серийное производство также учебной и фоторазведывательной (HZ-5) модификаций H-5. Китай был второй после СССР державой по численности парка Ил-28. Все варианты самолета состоят на вооружении КНР и в настоящее время. Китай активно экспортировал H-5 в другие страны. Ведущим инженером по испытаниям Ил-28 был В.Н.Бугайский, впоследствии Главный конструктор авиационного ракетного вооружения. С участия в разработке рабочих чертежей самолета началась карьера Г.В.Новожилова, нынешнего Генерального конструктора АК им. С.В.Ильюшина. За создание Ил-28 С.В.Ильюшину и группе конструкторов ОКБ была присуждена Сталинская премия. Кодовое обозначение НАТО — Beagle (Гончая). Тактико-технические характеристики Год принятия на вооружение — 1949 для стрельбы вперед две пушки НР-23 по бортам внизу носовой части фюзеляжа (2 х 100 патронов); кормовая установка Ил-К6 с двумя пушками НР-23 (2 х 225 патронов); бомбовая нагрузка на внутренней подвеске: нормальная — 1000 кг, максимальная — 3000 кг. Варианты подвески бомб: 12 х ФАБ-100, 8 х ФАБ-250, 4 х ФАБ-500, 1 х ФАБ-1500, 1 х ФАБ-3000. Экипаж: 3 чел.: пилот, штурман-оператор и кормовой стрелок-радист. Ил-28У: Учебно-тренировочный вариант бомбардировщика. Его эскизный проект был утвержден Ильюшиным 14 октября 1949 г., а всего через пять месяцев, 18 марта 1950 г., В.К.Коккинаки поднял самолет в воздух. На Ил-28У кабина летчика-инструктора была организована на месте кабины штурмана. Летчики полка под командованием Героя Советского Союза подполковника А.А.Анпилова меньше чем за месяц на Ил-28У освоили самолеты и 1 мая 1950 года боевые Ил-28 впервые приняли участие в воздушном параде над Красной площадью в Москве. Сам же Ил-28У впервые «засветился» на праздновании Дня авиации в Тушино в 1951 году. Самолет был принят на вооружение советских ВВС и строился серийно на заводе №30 в Москве. Кодовое обозначение НАТО — Mascot (Талисман). Ил-28Р: Самолет-разведчик, предназначенный для выполнения тактической и оперативной воздушной разведки в интересах фронтов, флотов и воздушных армий. Первое испытание этого самолета выполнил В.К.Коккинаки 19 апреля 1950 г. Зводские испытания были закончены в конце июня 1950 г., и после успешного завершения государственных испытаний самолет был принят на вооружение ВВС. Его серийное производство сначала было развернуто на заводе №30 в Москве, но с 1953 г. их стал строить завод №39 в Иркутске, до этого выпускавший торпедоносцы Ту-14. Оборудование дневного фотографирования состояло из трех аэрофотоаппаратов АФА-33 с фокусным расстоянием 100, 75, 20 см и одного АФА-РБ для маршрутной, плановой и перспективной съемок. Ночное фотографирование обеспечивалось двумя аэрофотоаппаратами НАФА-3с и комплектом осветительных бомб, в который могли входить ФОТАБ-100-60, ФОТАБ-50-35, САБ-100-55 и САБ-100-35. Аппаратура размещалась в бомбоотсеке в автоматической качающейся установке АКАФУ и специальном фотоотсеке в хвостовой части фюзеляжа. Контейнеры аэрофотоаппаратов обогревались теплым воздухом, отбираемым из системы обогрева и наддува кабины экипажа. В связи с возросшей до 22720 кг максимальной взлетной массой размер колес основных опор был увеличен. Вместо устанавливавшейся на серийных бомбардировщиках воздушной системы уборки и выпуска шасси на Ил-28Р применялась гидравлическая система, позволившая резко сократить время этой операции — до 8 с. Была предусмотрена система раскрутки колес основных опор в воздухе перед посадкой. Из двух носовых пушек была оставлена одна по левому борту. При выполнении полетов над морем в средней части фюзеляжа Ил-28Р могла размещаться спасательная лодка ЛАС-3, управление выбрасыванием которой осуществлялось из кабин пилота или кормового стрелка. Дальнейшим развитием Ил-28Р стали самолеты радиотехнической разведки, на которых аэрофотоаппараты были заменены специальным радиооборудованием. Отличительной чертой этих машин являлись обтекатели антенн под центральной частью фюзеляжа. Развитие средств радиолокационного обнаружения потребовало включения в боевые порядки бомбардировщиков самолетов РЭБ. На базе Ил-28 такие машины создавались путем установки в бомбоотсеке аппаратуры для рассеивания дипольных отражателей или постановки активных радиопомех. Доработка самолетов проводилась на ремзаводах. Ил-28Т: Торпедоносец. В 1950-51 гг. в ОКБ был спроектирован, построен и испытан опытный торпедоносец Ил-28Т. Его основное отличие от бомбардировщика заключалось в увеличении длины бомбоотсека с 4270 мм до 6430 мм, в котором теперь могли подвешивать серийные торпеды и мины: по одной торпеде типов 45-36АНУ, 45-36АВ, TAС, PAT; по одной мине типов «Серпей», АМД-1000 и др. Прицеливание при низком торпедометании осуществлялось с помощью прицела ПТН-45, нижняя часть которого выходила за контур фюзеляжа и закрывалась сферическим обтекателем. При незначительном переоборудовании Ил-28Т мог быть использован как бомбардировщик с бомбовой нагрузкой как у серийной машины. Увеличение длины бомбоотсека и размещение в фюзеляже спасательной лодки ЛАС-3 определили уменьшение емкости внутренних топливных баков, и для сохранения прежней дальности полета Ил-28Т оснастили ПТБ на законцовках крыла. Ил-28Т успешно прошел заводские и государственные испытания, но серийно не строился. Причина — слишком затянулась доводка торпеды 45-36МАН, которая была принята на вооружение только в 1956 г. под обозначением 45-56НТ. Кроме того, даже новые габариты бомбоотсека Ил-28Т не позволяли увеличить на нем количество торпед РАТ-52 на внутренней подвеске. Было принято решение оборудовать Ил-28 морской авиации наружными балочными держателями БД-4 по бортам фюзеляжа. С ними Ил-28 (также получивший индекс «Т») мог нести уже три торпеды РАТ-52: одну на внутренней подвеске и две снаружи. При использовании парогазовых торпед самолет мог нести две торпеды типа 45-56НТ на наружной подвеске. На наружных держателях можно было подвешивать мины АМД-500. Испытания самолета закончились только в 1955 г. Предполагалось переоборудовать в этот вариант некоторое количество Ил-28 морской авиации, но это не было сделано — торпедоносные варианты Ил-28 со второй половины 50-х гг. уже перестали удовлетворять требованиям флота, и в 1956 г. было принято решение о перевооружении минно-торпедной авиации на Ту-16. Ил-28ПЛ: Когда служба Ил-28 в морской авиации близилась к закату, на Балтфлоте самолеты 769-го минно-торпедного полка (МТАП) переоборудовали под противолодочную торпеду AT-1. Машины получили обозначение Ил-28ПЛ. Удачной переделку признать было нельзя, так как продолжительность полета самолета оказалась совершенно не достаточной для противолодочной борьбы. Предполагалось, что эти самолеты будут действовать по вызову. Рассматривалось предложение об аналогичной модернизации самолетов еще двух балтийских полков, однако этого не случилось. Ил-28Ш: Штурмовик. Сравнительно небольшая боевая нагрузка истребителей-бомбардировщиков того времени заставила военных специалистов обратиться к идее самолета-штурмовика на базе Ил-28. Было принято решение размещать оружие на пилонах под крылом даже в ущерб летным данным. Весной 1967 г., еще до знаменитой «шестидневной войны» на Ближнем Востоке, были составлены ТТТ к такому варианту Ил-28. В соответствии с ними модифицированный самолет должен был иметь в среднем такую же глубину боевых действий, как и Су-7, но превосходить его по количеству средств поражения в 2-3 раза. Ил-28, оборудованный подкрыльевыми пилонами для подвески разнообразного вооружения, предназначался для действий с малых высот по скоплениям живой силы и техники противника, а также по одиночным малоразмерным целям типа ракетных установок, танков и т.д. Под крылом этого самолета устанавливали 12 пилонов (по 6 под каждой консолью), на которых могли подвешиваться: 12 блоков УБ-16-57, или 6 тяжелых НАР С-24, или подвесные пушечные гондолы, или кассетное оружие, а также авиабомбы. Государственные испытания этого варианта, иногда обозначаемого как Ил-28Ш, были начаты осенью 1967 г. По оценке испытателей, самолет мог быть рекомендован для штурмовых действий с малых и предельно малых высот. Несмотря на сравнительно близкую установку пилонов с обеих сторон воздухозаборников двигателей, залповая стрельба 192-мя НАР С-5 или шестью С-24 на всех проверенных в испытаниях режимах полета на работу силовой установки влияния не оказывала. (Надо заметить, что пуск С-24 с МиГ-27 и Су-25 вызывал неустойчивость работы их двигателей с осевыми компрессорами вплоть до остановки, что в свое время ограничивало боевые возможности этих самолетов). Достоинством самолета являлись хороший обзор из кабин членов экипажа и возможность боевой работы с грунтовых аэродромов. Скорость Ил-28Ш до высоты 200 м ограничивалась 660 км/ч, расход топлива в полете у земли увеличивался на 30-50%. Тактический радиус действия с нагрузкой из двенадцати УБ-16 составлял 295 км. Подготовка самолета к боевому вылету не превышала 4-х ч. Однако из-за недостаточной бронезащиты экипажа и жизненно важных систем, а также ввиду того, что штатные средства спасения не обеспечивали аварийного покидания машины на предельно малых высотах, было признано, что самолет не в полной мере отвечает требованиям, предъявляемым к штурмовику, и работы по нему в ОКБ прекратили. Ил-28ЛЛ: Летающая лаборатория. В 1952 г. при завершении создания РЛС «Сокол» (разрабатывалась в НИИ-17, главные конструкторы А.Б.Слепушкин и Г.М.Кунявский), предназначенной для перспективных двухместных истребителей-перехватчиков Як-120 (в серии Як-25, в дальнейшем был оснащен РЛС «Сокол», получившей обозначение РП-6) и Ла-200, возникла необходимость ее отработки на реальном самолете. Пока Ла-200 дорабатывался под размещение станции, превращаясь таким образом в Ла-200Б, С.А.Лавочкин предложил продолжить доводки «Сокола» в нормальной компоновке на машине среднего класса. Выбор пал на отвечавший всем требованиям Ил-28. Для размещения станции и оператора у самолета была отрезана носовая часть по кабину штурмана. Конструкцию носовой части пришлось усилить, т.к. на изрядном плече предстояло навесить станцию, весившую без малого полтонны. На специально оборудованных «двадцать восьмых» проводили обширные исследования по отработке комплекса оборудования и снаряжения для первого полета человека в космос. В частности, на Ил-28У были проведены летные испытания и отработка катапультного устройства и системы спасения летчика-космонавта космического корабля «Восток». Ил-28ЗА: Зондировщик атмосферы. Модификация Ил-28 для проведения метеорологических исследований в атмосфере. Ил-28П: Почтовый. В СССР часть Ил-28 была подготовлена для нужд ГВФ. На них демонтировалось вооружение и прицельное оборудование за исключением ПСБН. Самолеты имели обозначение Ил-20 или Ил-28П. На них проводилась подготовка летного, технического состава и обслуживающего персонала различных наземных служб для эксплуатации реактивных самолетов, а с конца 1954 г. экипажи Аэрофлота приступили к регулярной перевозке на этих машинах почты и грузов. Ил-28С: Продолжая работы по совершенствованию Ил-28, в ОКБ разработали проект оснащения его новыми двигателями ВК-5 и стреловидным крылом. Однако проработки показали, что он не имеет решающих летно-тактических преимуществ перед серийным бомбардировщиком Ил-28, и эти работы были прекращены. Правильность такого решения подтверждалась летными испытаниями ряда опытных фронтовых бомбардировщиков со стреловидным крылом, которые также не смогли показать существенного преимущества в летно-технических данных перед Ил-28 (например, «82″). Ил-28А: Носитель ядерного оружия. При проектировании Ил-28 не предполагалось, что в его арсенале будет атомная бомба. Однако нарастание противостояния между двумя общественно-политическими системами потребовало придания машине такой возможности. Решить задачу позволило быстрое совершенствование советского ядерного оружия, в результате чего появились боеприпасы с относительно небольшой, массой. Доработка Ил-28 заключалась в оснащении бомбоотсека системой обогрева, установке на борту необходимого спецоборудования и светозащитных шторок в кабинах экипажа. В остальном конструкция самолета осталась без изменений. Ил-28 — буксировщик мишеней: Специальное буксировочное устройство с лебедкой в бомбоотсеке и направляющая в виде штанги под кабиной кормового стрелка позволяли на тросе длиной от 5 до 2500 м буксировать специальные планеры-мишени типа ПМ-3Ж и 7БМ-2М, по которым тренировались в стрельбе как летчики пушечных истребителей, так и расчеты зенитных артиллерийских орудий. Продолжительность полета самолета-буксировщика с планером-мишенью составляла 2,5 ч. Одновременно под крылом этих машин могли подвешивать пикирующие мишени, которые снабжались дымовыми трассерами и спасательными парашютами. Ил-28М: Беспилотная мишень. В 1955 г. ОКБ Лавочкина приступило к проектированию зенитной ракеты «400″, которая должна была обеспечить ПВО крупных индустриальных центров. Для отработки прицельных систем ракеты было принято решение о создании на базе Ил-28 беспилотной летающей мишени. В 1955-56 гг. на самолете отработали систему, обеспечивающую беспилотное выполнение взлета, набора высоты, горизонтального полета, некоторых маневров в воздухе и посадки на заданном аэродроме. Впоследствии эти мишени широко использовались для подобного рода экспериментов. Ил-28 на гусеничном шасси: С целью расширения эксплуатационных возможностей бомбардировщика Ил-28 для него было спроектировано, построено и испытано в движении по земле специальное гусеничное шасси. Оснащенный им обычный серийный самолет показал значительное улучшение проходимости на аэродромах с мягким, мокрым, покрытым водой, тающим снегом или грязью грунтом. Однако из-за сложности конструкции и большой массы такое шасси не нашло применения, а опытный самолет долгое время служил учебным пособием в одной из лабораторий МАИ. В начало !!! |
||||||||
