Миг-АТ (учебно-тренировочный самолет)

Описание самолета

В начале девяностых годов ВВС России провели конкурс на создание нового учебно-тренировочного самолета для подготовки летного состава. По результатам первого этапа конкурса предпочтение было отдано проектам Як-130 ОКБ им. Яковлева и МиГ-АТ/УТС объединения МАПО-МиГ. В настоящее время оба проекта реализованы в металле и проходят испытания.

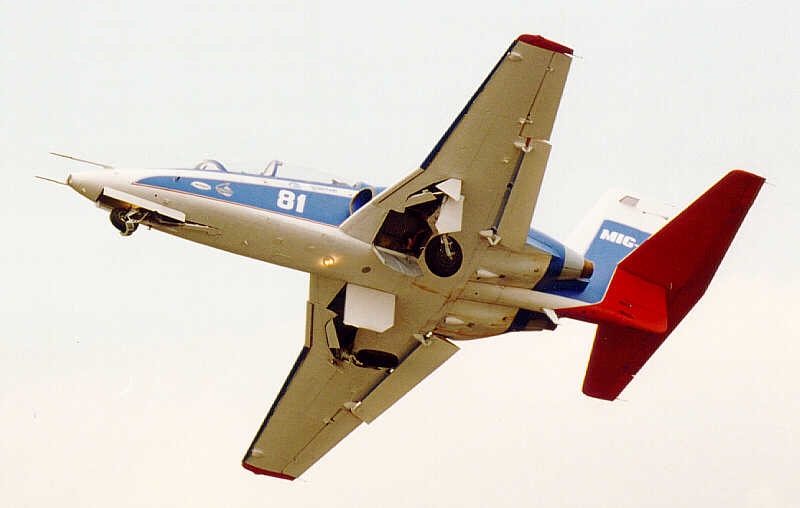

Самолет МиГ-АТ выполнен по нормальной аэродинамической схеме с низкорасположенным крылом и трехстоечным шасси с носовым управляемым колесом. Крыло неразъемное, кесонной конструкции с топливным баком в кессоне. В корневой части крыла выполнен наплыв, который в сочетании с остальными конструктивными решениями обеспечивает полет с большими углами атаки. Схема «низкоплан» позволяет улучшить посадочные характеристики за счет экранного эффекта, способствует лучшим противокапотажным свойствам, обеспечивает более простую конструкцию основных стоек шасси и защищает от попадания посторонних предметов в воздухозаборники двигателей, установленных в мотогондолах выше крыла.

Фюзеляж выполнен по балочной схеме и представляет собой стрингерный полумонокок, носовая часть и кабина цельнометаллические, клепанной конструкции и с птицестойким остеклением, в средней части — топливный бак-отсек, к хвостовой части крепятся оперение и тормозные щитки. Вертикальное и горизонтальное оперение, рули направления и высоты изготовлены из углепластика и сотовых металлических блоков. Органы управления состоят из руля высоты, закрылков, предкрылков, тормозных щитков, зависающих элеронов и руля направления. Самолет имеет цифровую электрическую систему управления с четырехкратным резервированием.

Силовая установка состоит из двух двигателей «Ларзак» из серии так называемых «военных» турбовентиляторных агрегатов, выпускаемых французским объединением SNECMA. Суммарная тяга таких двигателей (дублирование двигателей — обязательное условие на тренировочном самолете в целях повышения безопасности) составляет 2880 кгс. Запас топлива в фюзеляжном и крыльевых баках составляет 1670 кг. Опыт эксплуатации этих двигателей на штурмовиках Альфа Джет доказал их высокую надежность и удобство в эксплуатации. Высокая мощность двигателей позволяет выполнять фигуры высшего пилотажа и вести учебный (и реальный) бой с 8- кратными положительными и 3-кратными отрицательными перегрузками.

В связи с тем, что самолет создается как для покрытия потребностей российских ВВС, так и для поставок на экспорт, предусматривается создание двух вариантов радиоэлектронного оборудования. Для экспортного варианта самолета радиоэлектрическое оборудование разрабатывает французская фирма Секстант Авионик. Это оборудование должно включать в себя инерциальную систему на лазерных гироскопах, цветные многофункциональные жидкокристаллические дисплеи, аппаратуру спутниковой навигации и другие приборы.

На предназначенных для российских ВВС самолетах будет установлено примерно аналогичное отечественное оборудование. Различия в комплектации радиоэлектронного оборудования обусловлены среди прочего стремлением конструкторов обеспечить так называемое «динамическое» подобие, при котором характеристики учебного самолета, его оборудование и индикация близки или совпадают с типом боевого самолета, на котором в последующем будет летать пилот. Использование электродистанционной системы управления позволит имитировать на дозвуковых режимах полета маневренные и динамические характеристики самолетов разных типов, в том числе МиГ-29 и Су-27. Предусматривается возможность имитировать различные нештатные ситуации, связанные как с отказами материальной части, так и с воздействием различных внешних факторов, встречающихся в полете.

Тактико-технические характеристики

Год принятия на вооружение — 2001
Размах крыла — 10,16 м
Длина самолета — 12,01 м
Высота самолета — 4,62 м
Максимальная взлетная масса — 5690 кг
Тип двигателя — 2 ТВД SNECMA Larzak
Тяга — 2 х 1440 кгс
Максимальная скорость — 850 (у земли) км/ч
Практическая дальность — 2600 км
Практический потолок — 15500 м
Экипаж — 2 чел

Вооружение

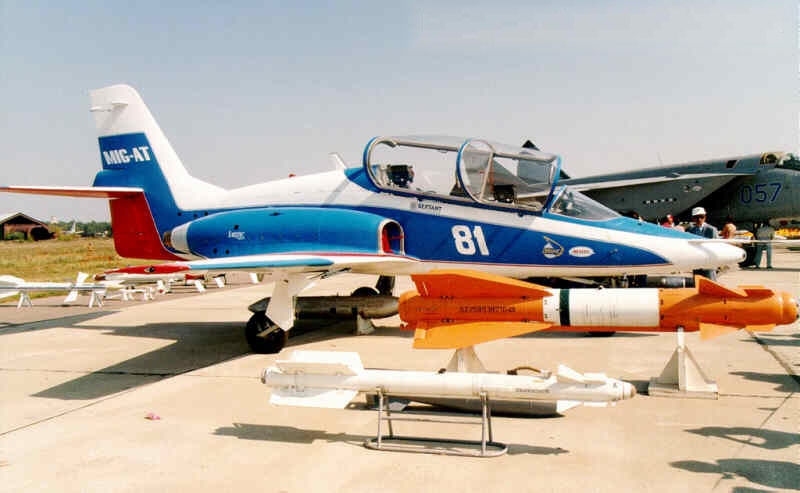

В варианте АТС — на 5 узлах подвески: контейнер с 20-мм пушкой, 2 ПУ НУР или 2 легкие бомбы, 2 УР «воздух-воздух» или «воздух поверхность».

Модификации



МиГ-АТ - базовый учебно-тренировочный самолет единой под- готовки. Может быть использован для боевого применения неуправляемого оружия по наземным и морским целям.



МиГ-АТС - учебно-боевой самолет. Возможно применение управляемых ракет по наземным и морским целям с помощью систем наведения, размещенных в подвесном контейнере.



МиГ-АС - легкий одноместный легкий тактический штурмовик с радиолокационной станцией и встроенной пушкой. Самолет создается в составе комплекса, включающего в себя кроме собственно самолета также и наземные средства обучения (тренажеры, учебные классы) и технического обслуживания.
