А-50 (самолет ДРЛО)

Описание самолета

Создан на базе военно-транспортного Ил-76МД на Таганрогском авиационном научно-техническом комплексе им. Г.М.Бериева совместно с НПО «Вега-М» и НИИ приборостроения.

А-50 может применяться для обнаружения и сопровождения воздушных целей и надводных кораблей, оповещения командных пунктов автоматизированных систем управления видов Вооруженных Сил о воздушной и надводной обстановке, применяться для управления самолетами истребительной и ударной авиации при их наведении на воздушные, наземные и морские цели, а также служить воздушным командным пунктом.

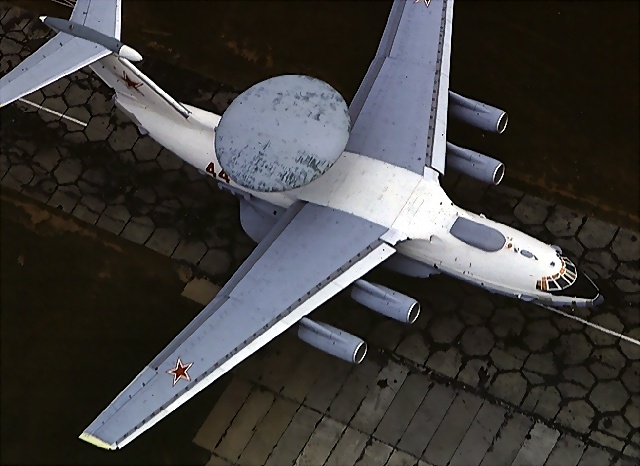

Разработка машины, предназначенной для замены самолета подобного назначения - Ту-126, началась в 1965 г , а в 1984-м А-50 поступил на вооружение. Установлен радиотехнический комплекс «Шмель», разработанный в НПО «Вега-М» и включающий РЛС, аппаратуру определения госпринадлежности, систему обработки информации и ее отображения на рабочих местах тактического экипажа, систему цифровой помехозащищенной связи с наземными и корабельными пунктами, а также с взаимодействующими самолетами. Высококогерентная импульсно-доплеровская РЛС трехкоординатная, кругового обзора позволяет обнаруживать и сопровождать по траекториям движения воздушные цели (включая малоразмерные, например крылатые ракеты) в свободном пространстве и в условиях маловысотного полета на фоне подстилающей поверхности (вода и земная поверхность любого рельефа: степь, лес, горы), а также надводные корабли. Антенна РЛС размещена в грибовидном надфюзеляжном обтекателе. ЭВМ, используемая в составе комплекса, выполнена на гибридных микросхемах.

Наведение самолетов осуществляется как по автоматизированным каналам передачи данных, так и в ручном режиме при использовании обычных каналов связи с подачей команд в эфир голосом. На командные пункты автоматизированных систем управления (КП АСУ) видов вооруженных сил информация о траектории движения целей передается по цифровым линиям связи через специальные приемно-передающие центры. Дальность передачи информации на КП АСУ по радиолиниям МВ и ДМВ диапазонов 350 км, КВ диапазона 2000 км. При работе на большем удалении от КП для передачи данных используется спутниковая связь.

Самолет оснащен цветными экранными индикаторами, информация на которых отображается в буквенно-цифровом (номер, курс, высота и скорость полета истребителя-перехватчика и остаток топлива на нем) и панорамном виде. Имеется аппаратура документирования данных. По мнению главного конструктора комплекса «Шмель« В. П. Иванова, уступая американскому E-3 «Сентри» в дальности обнаружения целей и по числу автоматизированных каналов наведения, А-50 превосходит его по уровню выделения целей на фоне мешающих отражений от земной поверхности. Установленная на А-50 аппаратура тяжелее американского оборудования аналогичного назначения примерно в полтора раза.

Самолет оборудован системой дозаправки топливом в полете методом шланг — конус. Имеются устройства выброса ложных тепловых целей и радиолокационных отражателей.

В настоящее время создается модернизированный вариант самолета А-50М, оснащенный усовершенствованным радиолокационным комплексом. На вооружении ВВС России на настоящее время находится 16 машин.

Тактико-технические характеристики

Год принятия на вооружение - 1984
Размах крыла - 50,5 м
Длина самолета — 46,59 м
Высота самолета — 14,8 м
Максимальный диаметр фюзеляжа — 4,8 м
Площадь крыла — 300 кв.м
Масса, кг
- нормальная взлетная — 190000
Тип двигателя — 4 ТРД ПС-90А
Тяга — 4 х 16000 кгс
Максимальная крейсерская скорость — 800 км/ч
Практическая дальность — 7500 км
Практический потолок — 12000 м
Экипаж — 5 чел + 10 РТК

Вооружение

нет



Модификации

А-50 - первая серийная модификация.

А-50М - модернизированный вариант самолета А-50М, оснащенный усовершенствованным радиолокационным комплексом.

Adnan 1 - самолет ДРЛО на базе ИЛ-76МД для ВВС Ирака с РЛС Thompson-CSF Tiger G.

Baghdad - другое обозначение Adnan 1.

Adnan 2 - вариант Adnan 1 для контроля и наведения истребителей.
