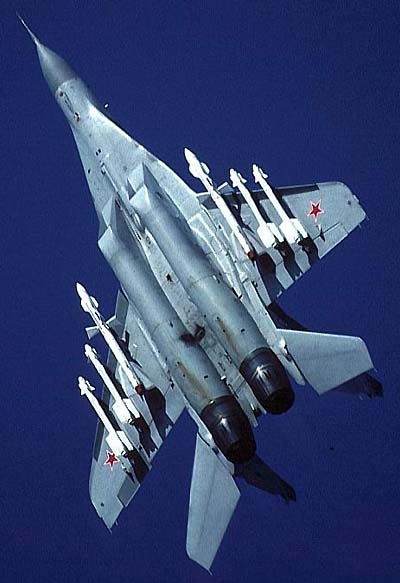

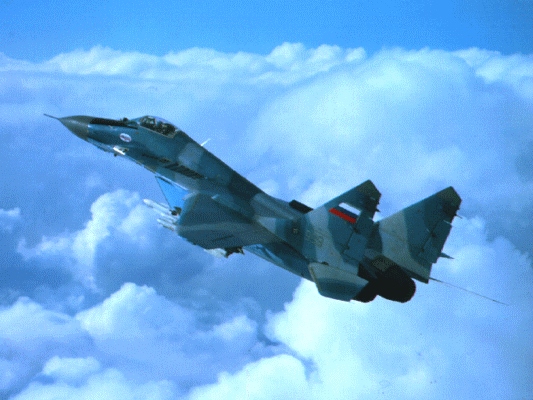

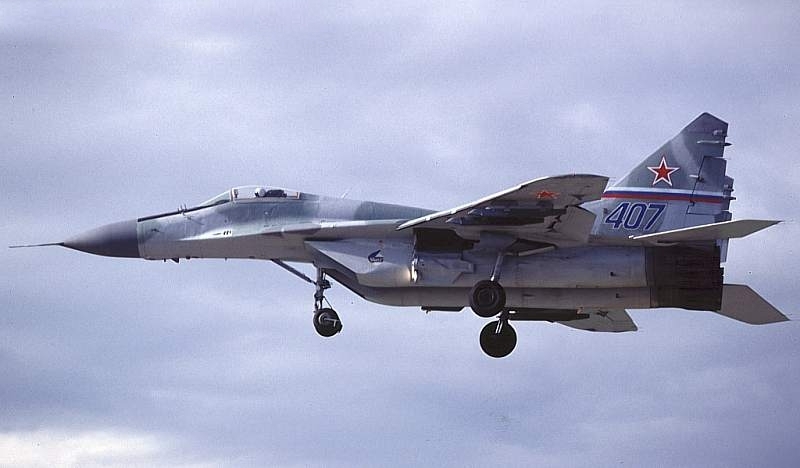

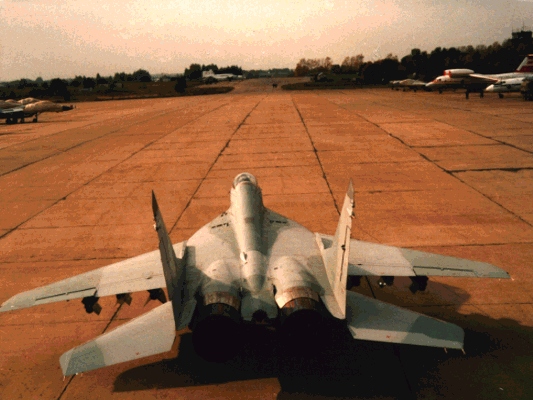

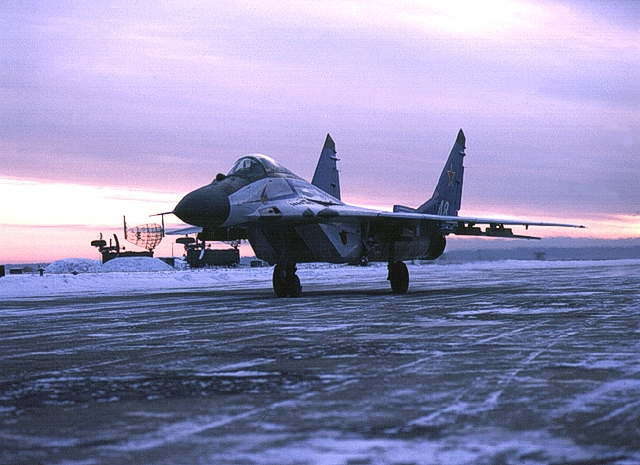

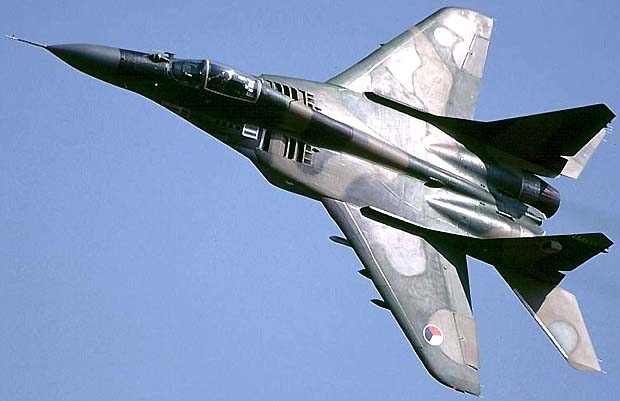

Миг-29 (фронтовой истребитель)МиГ-29 — один из лучших реактивных истребителей четвертого поколения. Представляет собой одноместный истребитель, выполненный по интегральной аэродинамической схеме с плавным сопряжением низкорасположенного крыла и фюзеляжа, дающим повышенные несущие свойства, двумя разнесенными двигателями и двухкилевым вертикальным оперением. В конструкции использованы алюминиево-литиевые сплавы. Широко применен углепластик, с использованием которого выполнены поверхности управления. Крыло имеет развитые корневые наплывы, обеспечивающие высокие несущие свойства на больших углах атаки. Угол стреловидности по передней кромке консолей крыла 42 град, корневых наплывов (у борта фюзеляжа) — 73,5 град. Механизация крыла включает автоматически управляемые маневренные предкрылки по всему размаху и закрылки. Фюзеляж цельнометаллический типа полумонокок с плоскими боковыми стенками в зоне кабины летчика. Аэродинамика самолета улучшена установкой на штанге ПВД пластин - генераторов вихрей. Между соплами двигателей расположены расщепляющиеся тормозные щитки и контейнер тормозного парашюта. В 1972 году ОКБ Микояна были переданы тактико-технические требования на новый истребитель, предназначенный для завоевания превосходства в воздухе на тактической глубине. Во время разработки машины ОКБ возглавлял Ростислав Беляков, ставший Генеральным конструктором после Артема Микояна. Непосредственно созданием машины руководил Главный конструктор М. Вальденберг. Для новой машины была выбрана интегральная компоновка — крыло и фюзеляж представляли из себя единое целое. Истребитель предполагалось оснастить двумя двухконтурными турбореактивными двигателями РД-33И, имеющие суммарную тягу на форсаже 16600 кг. Крыло самолета имело вихревые наплывы, что обеспечивает на больших углах атаки высокие несущие свойства крыла. Воздухозаборники машины имели принципиально новую конструкцию, предотвращающую попадание в них посторонних предметов на взлете. На взлете и посадке воздухозаборник полностью закрыт, и питание двигателя воздухом осуществляется через «жабры» на верхней поверхности крыла в передней его части. При достижении определенной скорости, уже при поднятой передней стойке воздухозаборник переходит на нормальную работу. Для сокращения длины пробега самолет имел тормозной парашют, расположенный под расщепляющимися тормозными щитками между соплами двигателей. 6 октября 1977 года летчик-испытатель А. Федотов впервые поднял новую машину в воздух, а в 1982 году истребитель был принят на вооружение советских ВВС. Новая машина обладала рядом уникальных особенностей, делающих ее грозным оружием. Радиолокационная станция позволяет обнаруживать воздушные цели на больших дистанциях, в том числе и низколетящие цели, что было невозможным на самолетах старого поколения. Кроме РЛС самолет оснащен также теплопеленгатором и связанным с ним лазерным дальномером, что позволяет атаковать цель в режиме радиомолчания. Вооружение самолета составляют различные ракеты класса «воздух-воздух» (до 7) и скорострельная пушка ГШ-301 калибра 30 мм. Кабина оснащена системой отображения информации на фоне лобового стекла, а также нашлемной системой целеуказания. Последняя позволяет пилоту мгновенно произвести захват цели головками самонаведения ракет, лишь посмотрев на цель. На ручке управления имеется кнопка, мгновенно переводящая самолет в состояние горизонтального полета с нулевым креном при потере пилотом ориентировки. Катапультируемое кресло К- 36 позволяет пилоту в критической ситуации покинуть машину даже на нулевой высоте. Система речевой индикации (именуемая пилотами «Наташа») предупреждает об опасном режиме полета или угрозе со стороны противника, выдавая женским голосом речевые сообщения типа: «слишком низкий заход на посадку», или «сзади противник». Самолет имеет тяговооруженность больше единицы, то есть тяга двигателя превышает вес самолета. Это означает, что с работающим двигателем истребитель может «стоять на хвосте», и даже набирать высоту с ускорением. Пилотажные характеристики самолета МиГ-29 потрясли как многих западных пилотов, пилотировавших его, так и зрителей многочисленных аэрокосмических выставок, где проводились демонстрационные полеты. Впервые МиГ-29 был показан на авиасалоне в Фарнборо в 1988 году. После объединения Германии самолеты МиГ-29, имевшиеся на вооружении ГДР достались Бундесверу, и по признанию немецких летчиков являются в настоящее время самыми маневренными истребителями НАТО. «Мечта любого пилота» — так отозвался о самолете один из немецких пилотов, летавших на нем. На базе МиГ-29 были созданы двухместный учебно-боевой истребитель МиГ-29УБ, палубный истребитель МиГ-29К, а также истребитель МиГ-29М с улучшенными пилотажными и боевыми характеристиками. Кроме России, самолеты Миг-29УБ имеются на вооружении стран СНГ, а также Кубы, Чехии, Германии, Индии, Ирана, Ирака, КНДР, Малайзии, Польши, Румынии, Сирии, Словакии, Югославии, Венгрии и Болгарии. Для борьбы с воздушными целями на шести подкрыльевых узлах МиГ-29 могут устанавливаться шесть УР ближнего боя Р-60М или малой дальности Р-73 с ИК ГСН; четыре УР ближнего боя и две УР средней дальности Р-27РЭ с радиолокационной или Р-27ТЭ с ИК системой наведения. Для действий по наземным целям самолет может оснащаться бомбами, блоками НАР калибром 57, 80, 122 и 240 мм. Возможно использование УР класса «воздух-поверхность» Х-25М с пассивным радиолокационным, полуактивным лазерным и радиокомандным наведением. На МиГ-29К могут устанавливаться УР Х-29 с ТВ- или лазерным наведением, а также сверхзвуковая противокорабельная ракета Х-31А. МиГ-29М имеет одну пушку ГШ-301 с боекомплектом 100 патронов и до девяти узлов внешней подвески, на которых могут подвешиваться бомбы до 500 кг. Вооружение включает ракеты класса «воздух-поверхность» и корректируемые бомбы с лазерным (Х-29Л, Х-25МЛ) и телевизионным (Х-29Т, КАБ-500 Кр) наведением. Самолет может оснащаться четырьмя противокорабельными или противорадиолокационными УР Х-31. Возможно применение УР класса «воздух-воздух» малой дальности Р-73 с ИК ГСН и новой УР класса «воздух-воздух» средней дальности Р-77. Самолет МиГ-29 оснащен радиолокационным прицельным комплексом РЛПК-29, включающим импульсно-доплеровскую РЛС НО-93 (сопровождение до 10 целей на проходе и обнаружение и сопровождение целей на фоне земли, превышение целей 13 км, снижение 6,5 км, предельные углы сопровождения цели: по вертикали +60′/ — 38′, по горизонтали +67′/-67′) и БЦВМ Ц100.02-06. На самолете МиГ-29С установлен усовершенствованный РЛПК-29С (добавлен режим картографирования местности, увеличены возможности по действию против наземных и надводных целей). Дальность обнаружения цели класса истребитель: на фоне свободного пространства 75 км, на фоне земли на встречном курсе 65 км, на догонном курсе 35 км. Оптико-электронный прицельно-навигационный комплекс ОЭПРНК-29 включает оптико-электронную прицельную систему ОЭПС-29, которая, в свою очередь, состоит из квантовой оптико-локационной станции КОЛС (ИК датчик, коллимированный с ним лазерный дальномер, дальность обнаружения воздушной цели 15 км, дальность действия лазерного дальномера 6 км, зона обзора: по азимуту +30′/-30′ или +15′/-15′, по углу места +15′/-15′) и автономной нашлемной системы целеуказания Ш-ЗУМ (обеспечивает выдачу информации об углах визирования цели обеими прицельными системами ракетам с ТГС, а также выдачу информации летчику о состоянии систем и готовности ракет к пуску. Информация выводится в виде символов на специальный нашлемный отражатель). Так же на самолете имеются: бортовая ЦВМ 100.02-02; система единой индикации СКИ-31-32; ИЛС-31; навигационная система СН-29, включающая информационный комплекс вертикали и курса Ц-050, РСБН А-323 и систему воздушных сигналов СВС-П-72-3-2И (время подготовки к полету: нормальное 15 мин, ускоренное 3 мин, погрешность в автономном режиме +8/-8 км); автоматический радиокомпас АРК-19; радиовысотомер А-037; маркерный радиоприемник А-611; коротковолновая связная радиостанция Р-862; аппаратура воспроизведения речевых сообщений «Алмаз-УП» (выдает 50 команд и сообщений); радиолокационный ответчик СРО-3 и радиолокационный запросчик СР3-15; станция оповещения об облучении Л006ЛМ; два блока выброса пассивных помех БВП-30-26М с 60 патронами выброса пассивных помех ППИ-26-1В (26 мм); система управления выбросом пассивных помех СУВП-29; бортовая обобщенная система встроенного контроля и предупреждения экипажа «Экран-ОЗМЭ» бортовая система регистрации полетных данных «Тестер-УЗЛ». В кабине установлен индикатор прямого видения. Самолет оснащен системой автоматического управления САУ-451-04, системой автоматического регулирования управления АРУ-29-2 и системой управления триммерным эффектом. Имеются аппаратура командной радиолинии управления «Бирюза» 3502-20, обеспечивающая взлимодействие с наземными автоматизированными системами наведения, и система автоматического управления САУ-454. В кабине установлеио катапультное кресло К-З6ДМ, обеспечивающее возможность покидания самолета в диапазоне скоростей от 0 до соответствующих М=2,5 и высот от 0 до 25 000 м. Тактико-технические характеристики Размах крыла — 11,36 м одноствольная пушка ГШ-301 (30 мм, боекомплект 150 патронов, скорострельность 1500 выстр./ мин). МиГ-29 - исходный одноместный фронтовой истребитель. Серийное производство началось в 1982 г на заводах в г Москве (МАПО) и г Горьком. На вооружение ВВС СССР самолет начал поступать в 1983 году, а в 1986 г первые самолеты поступили в западную группу войск в ГДР МиГ-29К - многоцелевой всепогодный корабельный истребитель-бомбардировщик с улучшенным оборудованием и более мощными двигателями РД-ЗЗК. Создан в 1988 году. МиГ-29КВП - промежуточный вариант, построенный для отработки взлета с трамплина и посадки на аэрофинишер Может использоваться как боевой самолет, а также как тренировочный для летчиков корабельной авиации на наземных аэродромах. МиГ-29М - усовершенствованный фронтовой истребитель с электродистанционной системой управления и улучшенным оборудованием. На данном самолете применена многофункциональная импульсно-доплеровская РЛС «Жук», что позволяет обнаруживать цели до 100 км и увеличивать число режимов работы. Она дает возможность осуществлять скрытое сопровождение на проходе до десяти целей одновременно и впервые в практике вести одновременный обстрел до четырех воздушных целей при использовании ракет с активной ГСН В режиме «воздух-поверхность» возможно картографирование действительным лучом или синтезированной апертурой, обеспечение маловысотного полета с автоматическим облетом и обходом препятствий. Возможен залповый пуск оружия с ТВ-наведением. МиГ-29МЭ - экспортный МиГ-29М МиГ-29С - усовершенствованный фронтовой истребитель. МиГ-29СМ унаследовал от МиГ-29СЭ (самолеты, подобные этой модификации, были поставлены в Малайзию) все нововведения: увеличенная бомбовая нагрузка (до 4 т), дозаправка в воздухе, ракеты с активной радиолокационной головкой самонаведения РВВ-АЕ, повышающими шанс победить в дальнем бою в 6-7 раз. Уже эти две модификации по основным параметрам не уступают или превосходят, разрабатываемый «Еврофайтер« - истребитель следующего поколения. МиГ-29СМТ - новая экспортная модификация МиГ-29М. Унифицированная (т. е. впоследствии будет ставится на все российские истребители) кабина с 3 ИЛС, легче на 900 кг за счет импортной элементной базы. Hовая РЛС (с автоматическим картографированием местности). Дополнительные баки. Бомбовая нагрузка (до 4 тонн) и дальность (до 3500 км) увеличены МиГ-29СЭ — усовершенствованный фронтовой истребитель, снабжённый системой дозаправки в воздухе. Экспортная модификация. МиГ-29СЭ - усовершенствованный фронтовой истребитель, снабжённый системой дозаправки в воздухе. Экспортная модификация. МиГ-29УБ - двухместный учебно-боевой вариант, создан в 1981 году. МиГ-29УБТ- двухместная модификация для выполнения специальных ударных заданий. Первый полёт 10.08.98. МиГ-29 с поворотными соплами двигателей — экспериментальный самолёт для отработки системы отклонения вектора тяги, которая, возможно, найдёт применение на многоцелевом истребителе следующего поколения, разрабатываемом с 1988 г. на основе МиГ-29. Постройка истребителя пятого поколения была завершена ещё в 1991 г., но он ещё не смог подняться в воздух из-за отсутствия средств на доводку двигателей. МиГ-33 - МиГ-29М МиГ-35 - глубокая модернизация МиГ-29М (МиГ-33) Незначительное число самолетов МиГ-29 молдавских ВВС применялось во время конфликта в Приднестровье в 1992 г. В составе ВВС Ирака несколько самолетов этого типа использовались в ходе боевых действий в районе Персидского залива в январе-феврале 1991 г. Несмотря на утверждения западных средств массовой информации о том, что истребителям ВВС США F-15С удалось сбить шесть самолетов МиГ-29, по признанию начальника штаба ВВС США, сделаному в ходе пресс-конференции в Москве осенью 1991 г., у него не имелось информации о том, что хоть один МиГ-29 был уничтожен авиацией союзников. В то же время, по утверждению иракской стороны, самолетами МиГ-29 было уничтожено несколько истребителей многонациональных сил (в том числе, как минимум, один самолет Панавиа «Торнадо» английских ВВС, сбитый над северо-западным районом Ирака). По характеристикам маневренности, разгона и скороподъемности самолет МиГ-29 превосходит все серийные зарубежные истребители. В ходе учебных воздушных боев МиГ-29 ВВС ФРГ с самолетами ВВС США Макдоннелл-Дуглас F-15С «Игл» было продемонстрировано некоторое преимущество МиГа над американской машиной в маневре, а также в возможностях бортовой РЛС. Аналогичные результаты дали и учебные бои МиГ-29 с самолетами Дженерал Дайнэмикс F-16С и Дассо «Мираж»2000 — наиболее современными истребителями ВВС стран НАТО. ;
