Northrop F-89 Scorpion (Истребитель-перехватчик)
Описание самолета

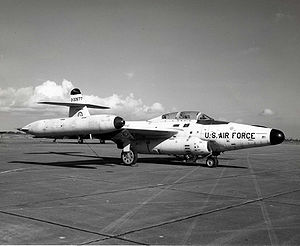

Реактивный истребитель Нортроп F-89 Cкорпион был спроектирован для замены самолета P-61 Black Widow. Обозначенный компанией как N-24, первый самолет XF-89 был облетан в августе 1948 г., а в январе 1949 г. был получен серийный заказ на 48 истребителей F-89A. Второй опытный самолет XF-89A (N-49) был завершен в начале 1950 г. В июле 1950 г. начались поставки самолета F-89A (обозначение компании — N-35).

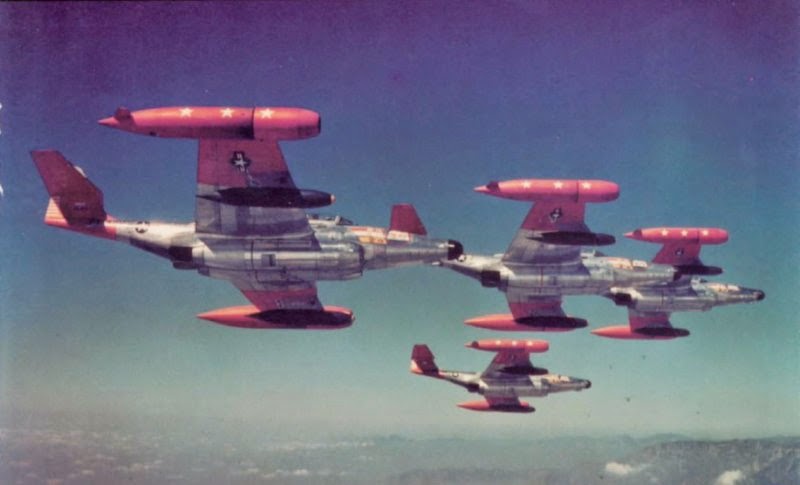

Первые самолеты имели двигатели Аллисон J33-A-21, позднее замененные на J33-A-21A тягой 2313 кг (5100 фунтов), которая на форсаже увеличивалась до 3084 кг. Изменения в оборудовании с 19-го самолета привели к появлению варианта F-89B, который имел автопилот Лир и инструментальную систему посадки (ILS). Тридцать таких машин были построены до того, как появился самолет F-89C с новым стабилизатором и некоторыми изменениями в оборудовании. Следующей моделью был самолет F-89D (N-68), отличавшийся новой системой управления огнем Хьюз. На нем были установлены подкрыльные топливные баки и на концах крыла — крепления для контейнеров, каждый из которых вмещал 52 ракеты со складными стабилизаторами. Общее производство самолетов F-89D составило 682 экземпляра. Вариант YF-89E (N-71) являлся единственным испытательным стендом для бесфорсажного двигателя Аллисон YJ71 тягой 3265 кг.

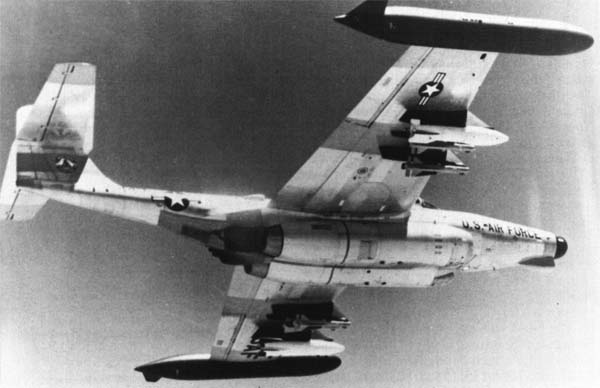

Предполагалось серийное производство самолетов F-89F и F-89G с измененным вооружением и системой управления огнем, но оно не было начато. Последней серийной моделью был вариант F-89H (N-138), похожий на F-89D, но имевший двигатели большей мощности и контейнеры на концах крыла, приспособленные для переноски неуправляемых реактивных снарядов.

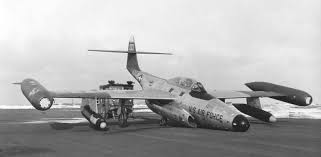

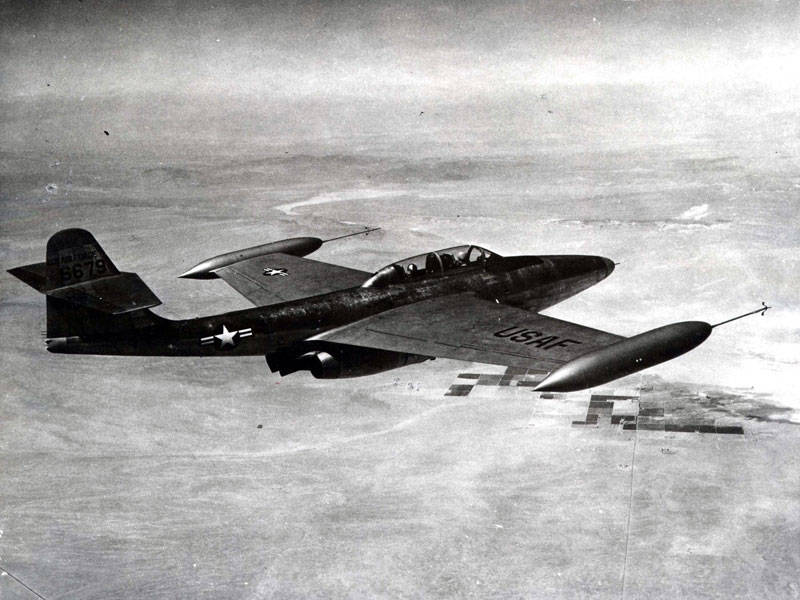

Общее производство варианта F-89H достигло 156 экземпляров. Модель F-89J (N-160) являлась развитием самолета F-89D и могла переносить неуправляемые ракеты с ядерной боеголовкой Дуглас МВ-1 Джини на пилонах под каждой консолью крыла наряду с четырьмя управляемыми ракетами Фолкон GAR-2. Некоторые F-89 были переделаны в ракетные и беспилотные самолеты-мишени под обозначениями DF-89A и DF-89B.
Тактико-технические характеристики истребителя F-89:
Год принятия на вооружение — 1953
Размах крыльев — 18,24 м
Длина — 16,38 м
Высота — 5,34 м
Площадь крыла — 56,3 кв.м
Масса, кг
- пустого — 11428
- максимальная взлетная — 21636
Двигатель — 2 ТРД Allison J35C-A-35
Тяга — 2 х 3265 кгс
Максимальная скорость — 1010 км/ч
Крейсерская скорость — 748 км/ч
Дальность действия — 2574 км
Практический потолок — 13720 м
Экипаж — 2 чел
Вооружение:
Две УР класса «воздух-воздух» ракеты с ядерным зарядом AIR-2A Genie. Четыре УР AIM-4C Falcon.
|
